1 简介
屏蔽对绞信号电缆,简称信号屏蔽电缆，属于电子计算机系统专用电缆之一，广泛应用于能源工业、冶金工业和石油、化工工业等厂矿企业和科研部门的电子计算机、仪器仪表、各种自动化检测设备及其它信息传输和控制系统。此电缆尤其适用于计算机集散控制系统(DCS)和PLC控制系统，传送生产装置过程变量的检测控制用的模拟和数字等信号。
普通屏蔽对绞信号电缆中的“普通”是相对于本安或者其他特殊要求信号电缆而言的。 普通屏蔽对绞信号电缆外护套颜色一般为黑色，以与蓝色本安信号电缆区别。

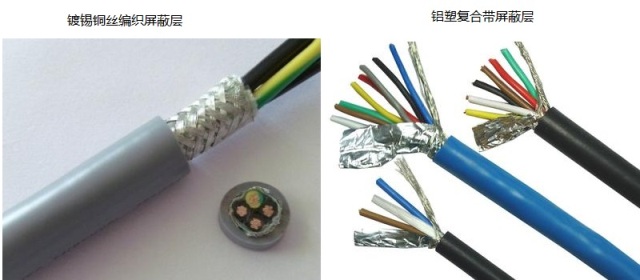

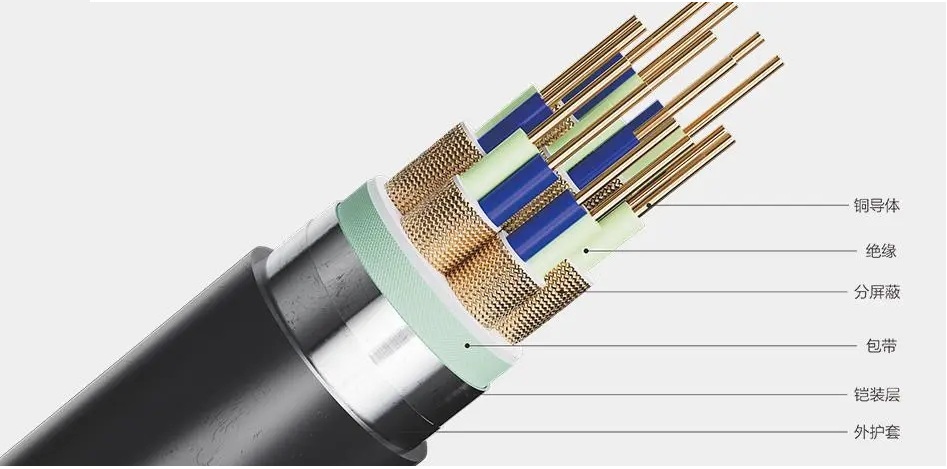

2 结构

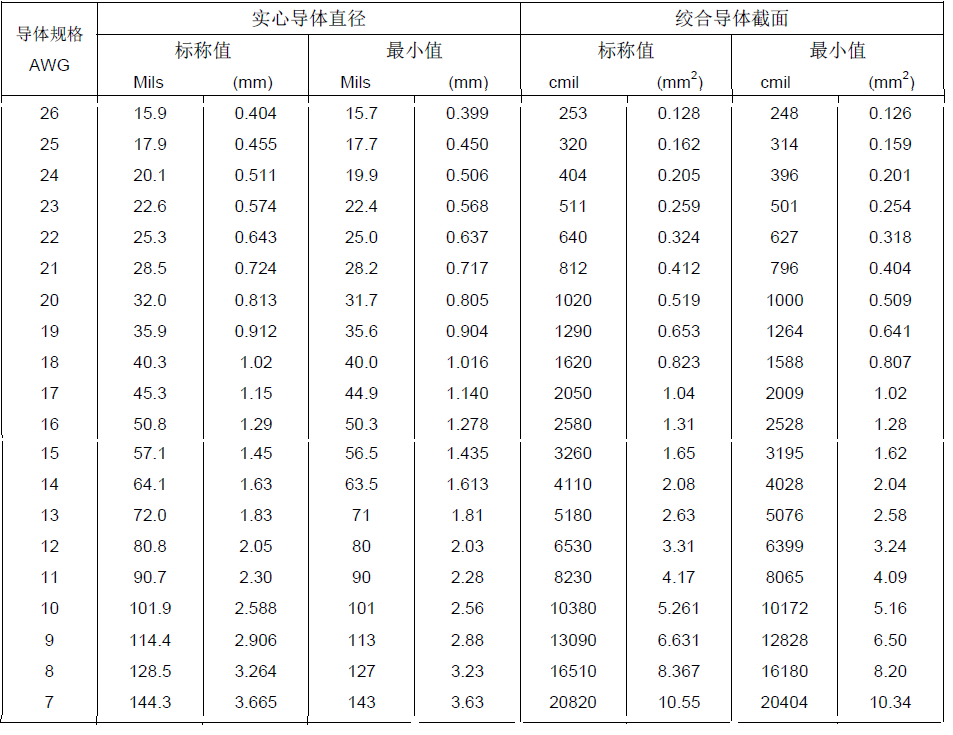

3 性能
3.1 额定电压: 300/500V.

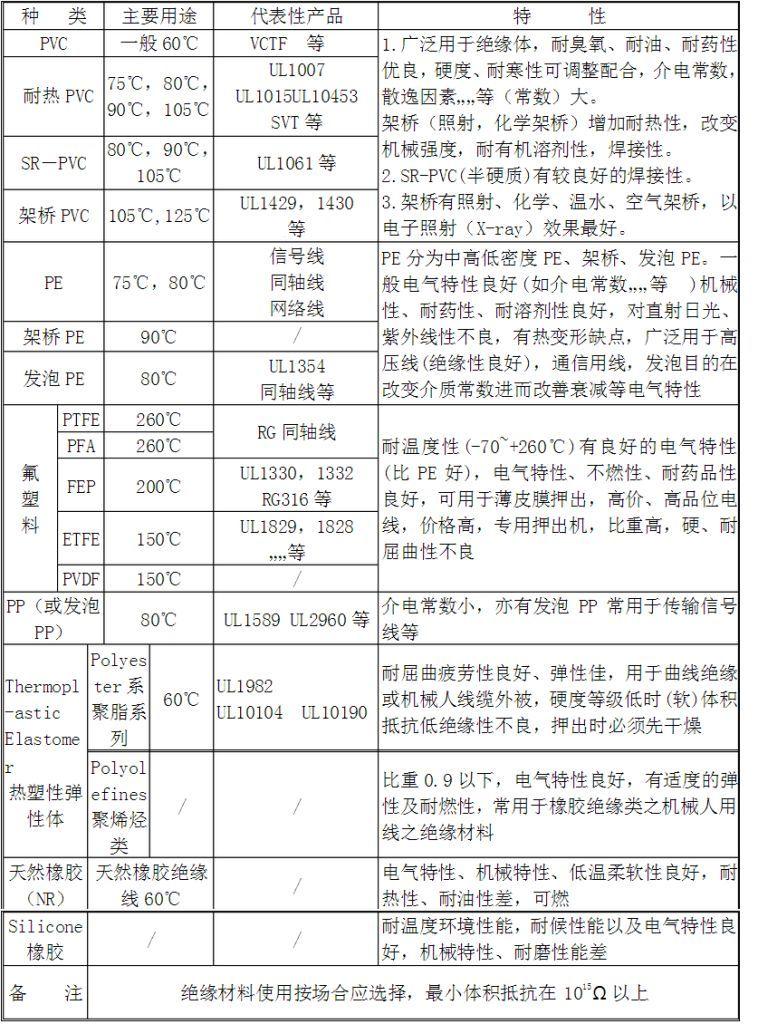

3.2 各种材料绝缘的电缆导体的最高长期允许工作温度：
聚乙烯(PE)绝缘电缆为： 70℃
交联聚乙烯(XLPE)绝缘电缆为： 90℃
聚氯乙烯(PVC)绝缘电缆为： 70℃、 90℃、105℃ (根据型号后的耐温等级而定)
低烟无卤阻燃聚烯烃(HFPO)绝缘电缆为：90℃。
3.3 电缆的最低允许敷设温度：
聚乙烯护套电缆：－20℃；
聚氯乙烯护套电缆及低烟无卤阻燃聚烯烃护套电缆：0℃。
3.4 电缆推荐允许弯曲半径 ：

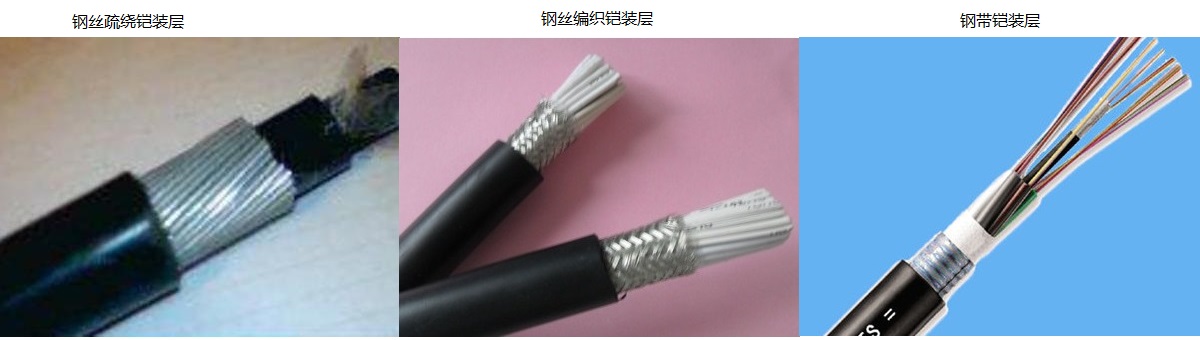

有铠装或绕包屏蔽结构的电缆应不低于电缆外径的 12 倍；
其余结构电缆应不低于电缆外径的 6 倍。
3.5 电缆的燃烧特性
成束阻燃型电缆能经受 GB /T 18380.3 (IEC60332-3) 规定的成束不延燃试验；
低烟低卤成束阻燃型电缆燃烧时烟浓度 应符合 IEC60754-1、GB /T17651 (IEC61034) 规定，燃烧析出气体中HCI 含量应≤100mg/g (符合 IEC60754-1 要求)。
低烟无卤成束阻燃型电缆燃烧时烟浓度应符合 IEC60754-2、GB/T17650(IEC61034)规定，燃烧析出气体水溶液的 pH 值≥4.3 , 导电率≤10µs/mm (符合 IEC60754-2 要求) 。
下面是一个电缆阻燃试验视频。

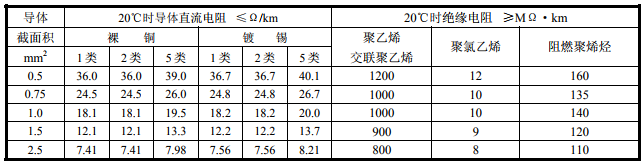

3.6 电缆的导体直流电阻及绝缘电阻见下表。
4 应用
屏蔽对绞信号电缆适用于下列信号的传输：
Ⅰ类信号：热电阻信号、毫伏信号、应变信号等低电平信号；
Ⅱ类信号：0～5V、1～5V、4～20mA、0～10mA模拟量输入信号；4～20mA、0～10mA模拟量输出信号；电平型开关量输入信号；触点型开关量输入信号；脉冲量输入信号；24VDC小于50mA的阻性负载开关量输出信号；
Ⅲ类信号：24V～48VDC感性负载或者电流大于50mA的阻性负载的开关量输出信号。
Ⅳ类信号：110VAC或220VAC开关量输出信号，此类信号的馈线可视作电源线处理布线的问题。
Ⅰ类信号很容易被干扰，Ⅱ类信号容易被干扰，而Ⅲ和Ⅳ类信号在开关动作瞬间会成为强烈的干扰源，通过空间环境干扰附近的信号线。
5 相关标准
5.1 仪表电缆标准
BS 5308-2 仪表电缆 第2部分聚氯乙烯绝缘仪表用电缆
BS 50288-7 模拟和数字通信控制用金属电缆 第7部分：仪表控制电缆规范
TICW/6-2009 计算机电缆-国家电线电缆质量监督检验中心技术规范
5.2 阻燃和耐火标准
GB/T 18380.3(IEC 60332-3) 电缆在火焰条件下的燃烧试验方法 第3部分 成束电线或电缆的燃烧试验方法
IEC 61331-1 2009 在火焰条件下测试电缆维持线路完整性的能力 第1部分 ：额定电压0.6/1.0kV及以下、总直径大于20mm电缆在温度不低于830℃冲击火焰下的试验方法
IEC 61331-2 2009 在火焰条件下测试电缆维持线路完整性的能力 第2部分：额定电压0.6/1.0kV及以下、总直径不大于20mm电缆在温度不低于830℃冲击火焰下的试验方法
5.3 低烟低卤和低烟无卤标准
IEC 61034-1 电缆燃烧烟气密度测量 第1部分：测试设备
IEC 61034-2 电缆燃烧烟气密度测量 第2部分：测试步骤和要求
IEC 60754-1 对于电缆材料燃烧过程中产生的气体的测试 第1部分：卤酸气体含量的测定
IEC 60754-2 对于电缆材料燃烧过程中产生的气体的测试 第2部分：pH值和电导率的测定
