电缆格兰 / Cable Gland [编辑]

  代码

CJH

  单位

  别名

电缆密封接头,电缆戈兰,cable gland,电缆引入装置,电缆密封套,格兰头,电缆压盖

  描述

用于密封电缆进出口的接头

  大类

28-通用仪器仪表

  中类

2819-仪表盘、柜、箱及操作台

  状态

有效

  规格 已锁定
  访问量

3045

  代码数量

281

  IRDI

0281-1#01-CJH#0

点击登录下载本类材料代码 下载本类材料代码数据
用手机查询材料代码:
请关注微信公众号:UMCS
或在微信中扫描二维码:

详细信息  [编辑]


1 简介


电缆格兰,又名电缆密封接头,用于电缆进出设备的场合的电缆密封和固定。电缆格兰的尺寸应该配合所密封电缆的外径而定。格兰的主要作用有:环境保护(防水防尘),爆炸危险性气体保护(防爆),接地连续性(铠装电缆接地),电缆固定(抗外力)。

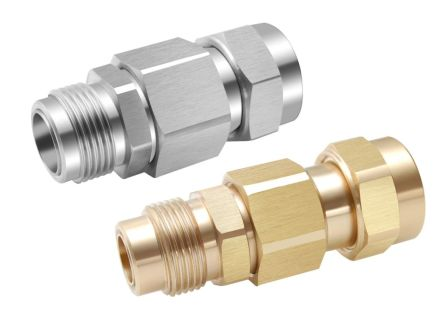

2 结构和材料
根据电缆的不同,格兰有下面几种结构形式:
普通压紧密封格兰
铠装电缆格兰
密封胶泥电缆格兰
格兰的本体材质有:黄铜、黄铜镀镍、304不锈钢、316不锈钢、铝、尼龙等材质;
密封材料一般为橡胶。


3 性能与规格
操作温度范围:-60℃~-100℃
防护等级: IP66-IP68,NEMA 4X
防爆等级: EExd,EExe, II 2 GD

4 应用
格兰用于下列场合:

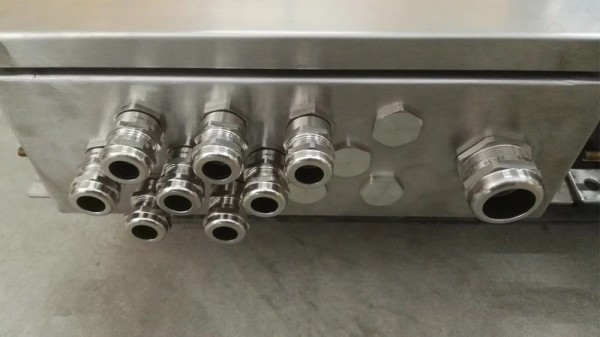

电缆进入现场设备\接线箱\机柜


电缆进入仪表

5 相关标准


6 资料和链接

CMP产品样本

HAWKE产品样本

EATON格兰产品介绍

LANKELEC产品样本


7 相关材料

防爆接线箱

格兰变径转换接头

接线箱堵头

接线箱呼吸阀

普通屏蔽对绞信号电缆

本安屏蔽对绞信号电缆

本安热电偶补偿电缆

普通控制电缆

同轴电缆

光缆

6/10kV交联聚乙烯电力电缆

直通电缆桥架
