在热电偶测温系统中用于从测温点到信号被测量的冷端补偿点之间的导线，叫做补偿导线。一般的铜芯导体不能用于热电偶温度测量。

  热电偶是一种测量温度的传感器，由两种不同的金属在感应端相接合。不同种类的热电偶(如J、K、T、E等)使用不同的金属线组合。在冷端补偿端，热电偶所提供的毫伏值表示感应端与冷端补偿端(也称参考端)的温度差异。

    如果采用补偿导线（必须和热电偶分度号匹配），它选用的金属材料，可以在接线处产生尽可能小的温差电势，尽可能减小测温误差。

2 结构和材料

    除了导体材料不同，热电偶补偿电缆与屏蔽对绞信号电缆的其他结构和材料完全相同。请到本安屏蔽对绞电缆和普通屏蔽对绞电缆页面查阅。

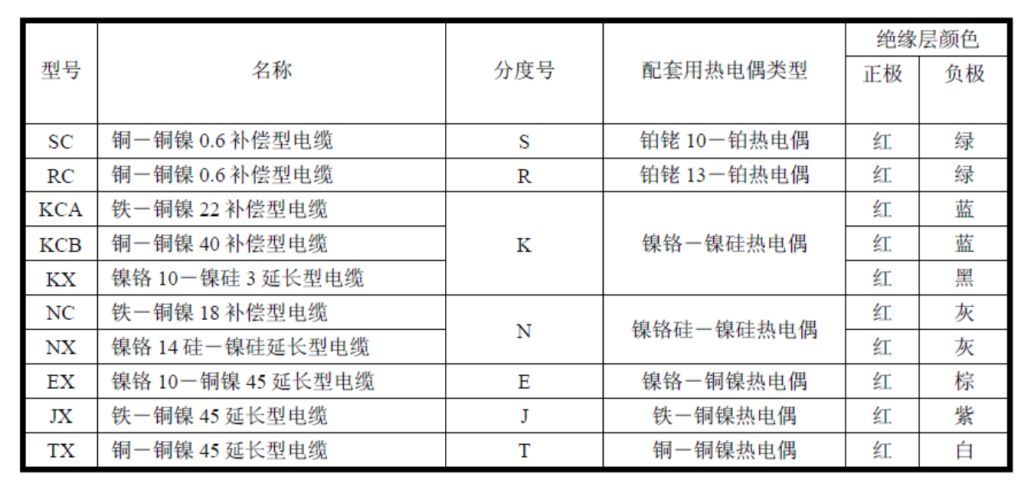

  补偿导线的导体材料要与热电偶匹配，以减小温度测量的误差。下表是分度号热电偶对应的补偿导线导体材料。

3 规格

使用特性

1 使用温度

耐热级: 最高200℃和260℃两种

普通级: 最高70℃、90℃和105℃三种

2 最低环境温度

聚氯乙烯绝缘和护套导线、电缆: 固定敷设      －40℃

                    非固定敷设    －15℃

氟塑料绝缘和护套导线、电缆:   固定敷设      －60℃

                    非固定敷设    －20℃

3 电缆安装敷设温度

聚氯乙烯护套导线、电缆不低于0℃

氟塑料护套导线、电缆不低于－25℃

4 电缆允许弯曲半径

非铠装电缆不小于电缆外径的 6 倍

铜带屏蔽或铠装电缆不小于电缆外径的 12 倍

氟塑料绝缘和护套电缆不小于电缆外径的 8 倍

4 应用

  如前所述，热电偶补偿导线应用于热电偶与温度变送器、温度变送安全栅或者温度输入卡件之间的连接。与一般铜芯导体不同，一对热电偶补偿导线有正负极之分，需要分别接到热电偶的正负极之上。

5 标准

  GB/T 4989-2013 热电偶用补偿导线

  JB/T 7495-2014 热电偶用补偿电缆
